70-200TPH 鉭鈮寶石金銀鎢鉛鋅汞礦選礦設備方案-單機版流程概述

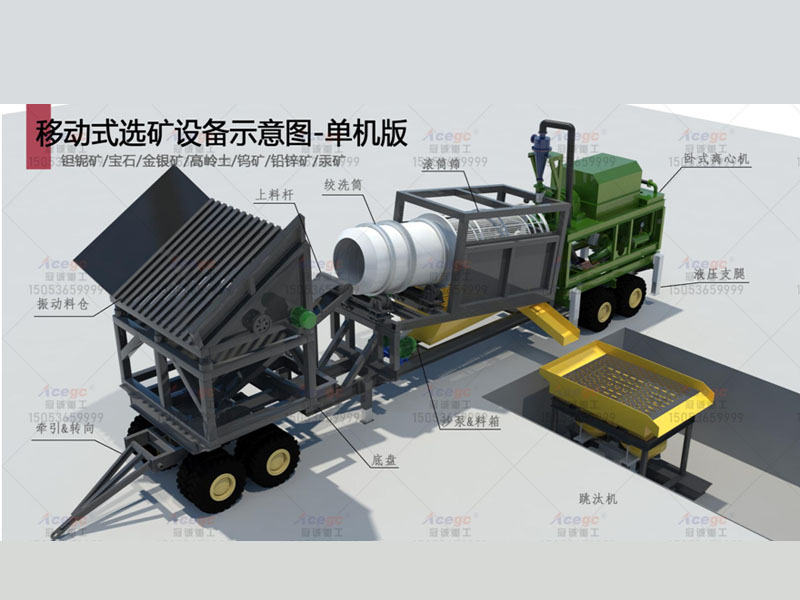

原料通過工程車輛送入振動料倉，首先篩選出大于10CM的廢料，小于10CM的由輸送機送入絞洗篩內進行清洗，然后進入滾筒篩內進一步清洗并且篩選分級：
<6mm的細料由一臺沙泵打入離心機內進行選礦作業，廢料由排廢管道排出至廢料區域；精料會在到達預訂時間后自動由精料管道排出。
6-10mm的粗料由溜槽排入一臺跳汰機內進行選礦作業，廢料排入廢料區域。
|
名稱 Production |
規格 Specification |
數量 Quantity |
功率 Power |
單價 Unit price |
總價 Total price |
備注 Remark |
|

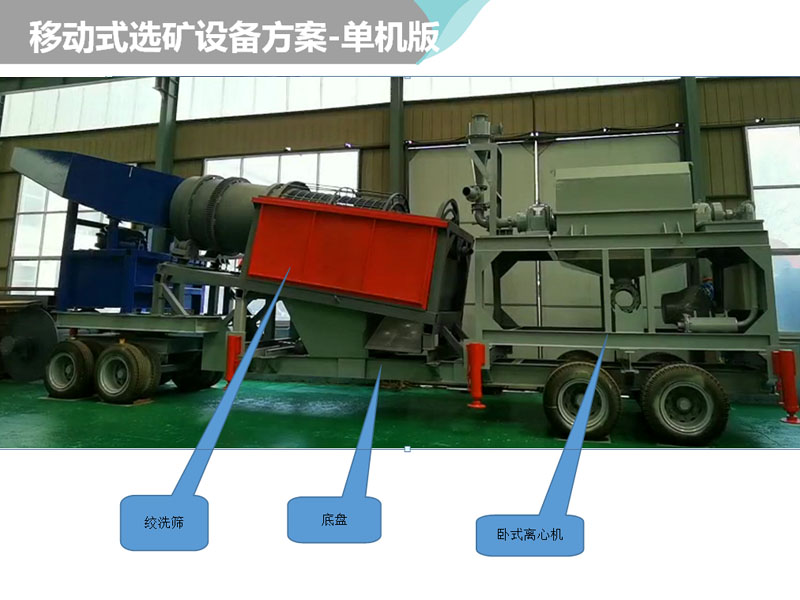

移動式離心選礦設備（單機版） |
1. 底盤：底盤chassis： 四軸16條9.00-2#輪胎； 2. 牽引&轉向系統1套
3. 振動料倉：2000*2200mm，上層間距10CM縱向鋪設輕軌 篦條，篩分出大于10CM物料； 4. 絞洗筒：直徑1.3米，長2.2米，內含多條鉸刀從頭部覆蓋至尾部 5. 滾筒篩：內徑1.3米，外徑1.6米，凈篩網長度3米
6. 離心機：1200#臥式全自動排礦離心機1臺 7. 沙泵&料箱：6寸沙泵+18.5KW電機+料箱=1套 8. 上料桿：皮帶寬度600mm，3KW電動滾筒驅動
9. 液壓站功率：5.5KW |
1套 |
|
|
|
|
|
跳汰機 |
跳汰室形狀：矩形 跳汰室面積：8m2 沖 程：M20、M25、M30 沖 次： 60－120次/分 給礦粒度： 小于10mm 補加水量：150-220立方/小時 補加水壓力：不小于0.1Mpa 處理量： 10~25噸/h 電機功率： 5.5Kw×3臺 外形尺寸：6024×2010×2610 重量： 5400KG 處理量有可能超出參數。 傳動方式：叁傳動。 排礦方式：篩下排礦。 |
1臺 |
|
|
|
|
|
跳汰機牽引雪橇式底座 |
|
1套 |
|
|
|
|
|
潛水泵 |
|
1臺 |
|
|
|
不含管道 |
|
離心水泵 |
|
1臺 |
|
|
|
不含管道 |
|
配電柜 |
|
1套 |
- |
|
|
含至設備電機線，不含電纜線 |
|
總功率 |
約90KW |
|||||
|
出廠價格 |
稅前￥：15053659999來電索要（不含發電機組、運費，稅率13%） |
|||||
|
名稱 Production |
規格 Specification |
數量 Quantity |
功率 Power |
單價 Unit price |
總價 Total price |
備注 Remark |
|
柴油泵組 |
柴油機+6寸泵 |
1臺 |
|
|
|
選配 |
|
出廠價格 |
稅前￥：15053659999來電索要（不含運費，稅率13%） |
|||||
