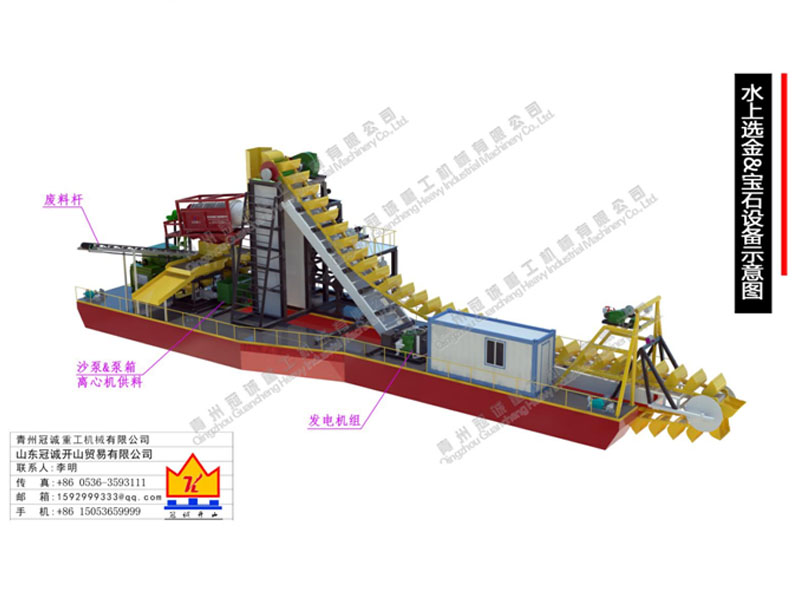

200方河道寶石選礦設備流程概述Description of the process
流程：原料通過挖斗首次清洗脫水后進入滾筒篩內進行篩選分級為：0-5mm、5-20mm、>20mm三種規格。
>20mm的物料通過廢料桿直接排出至廢料區域；
0-5mm的物料排入泵箱內，經沙泵打入離心機內進行選別；
5-20mm的物料排入2臺跳汰機內進行選別。
200方河道寶石選礦設備技術參數：
|
名稱 |
規格 |
數量 |
功率 |
備注 |
|
方架浮體 |
總長約34米，高1.19米；單寬2.2米； |
1條 |
- |
原鋼板拋丸處理，環氧富鋅底漆+防腐涂層 |
|
斜架浮體 |
總長約34米，高1.19米；單寬2.2米； |
1條 |
- |
原鋼板拋丸處理，環氧富鋅底漆+防腐涂層 |
|
操作平臺 |
|
1套 |
- |
|
|
配重浮體 |
總長約19米，高1.19米；單寬2米； |
2條 |
- |
原鋼板拋丸處理，環氧富鋅底漆+防腐涂層 |
|
方架/斜架 |
高約6米 |
1套 |
- |
|
|
大臂 |
兩節臂 |
1套 |
- |
|
|
上四角輪 |
|
1套 |
- |
|
|
下五角輪 |
|
1套 |
- |
|
|
挖斗 |
|
約69個 |
- |
|
|
鏈條 |
彈簧鋼 單厚50MM，總厚150MM 高150mm |
138條 |
- |
|
|
大龍門架 |
橫梁?219*20管，立柱?180*12管，輔材150#方管 |
1套 |
- |
|
|
滑輪組 |
?250mm |
2套 |
- |
|
|
滾筒篩 |
無軸篩 |
1套 |
|
|
|
四角輪動力 |
1000#減速機(鐵殼焊接) |
1套 |
|
柴油機 |
|
起大臂動力 |
500#減速機 |
1套 |
|
|
|
主錨 |
400#減速機 |
1套 |
|
|
|
副錨 |
250#減速機 |
4套 |
|
|
|
離心機 |
1200#臥式全自動排礦離心機 |
1臺 |
|
PLC電腦自動控制 |
|
跳汰機 |
|
2臺 |
|
|
|
沙泵&泵箱 |
4寸沙泵+15KW電機+泵箱 |
1套 |
|
離心機供料 |
|
廢料桿 |
B600*12米 |
1套 |
|
|
|
休息室 |
簡易板房 |
1套 |
|
|
|
護欄 |
全船1套 |
1套 |
|
|
|
配電箱 |
開關品牌：德力西 |
1套 |
|
不含線纜 |
|
船減 |
|
1套 |
|
產地浙江 |
|
柴油機 |
6105濰坊華豐 |
1臺 |
|
|
|
離心水泵 |
18.5KW |
1臺 |
|
|
|
離心水泵 |
5.5KW |
1臺 |
|
|
|
發電機組 |
150KW |
1臺 |
|
|
|
用電功率 |
裝機功率：（不含水泵） |
|||
|
出廠價格 |
RMB：萬元(含發電機組，不含稅與運費) |
|||
200方河道寶石選礦設備精選部分（選配）Purification & smelting(Optional)

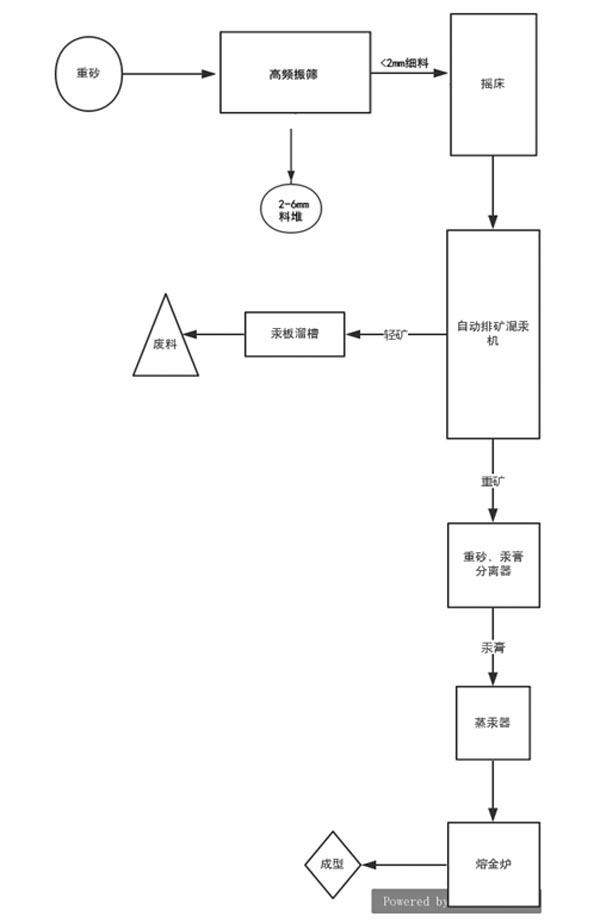

工藝流程technological process
